方小明（中鐵四局集團(tuán)第一工程有限責(zé)任公司，安徽 合肥 230000）

【摘 要】混凝土密封固化劑彩砂自流平復(fù)合地面具有高亮度、高硬度、高耐磨、抗?jié)B透、耐水耐油、耐弱酸堿、壽命長(zhǎng)等優(yōu)點(diǎn)，廣泛用于工廠、停車場(chǎng)、航天及動(dòng)車基地等建筑地面涂裝，本文以此為對(duì)象開展研究可以積累經(jīng)驗(yàn)，以優(yōu)質(zhì)的工程質(zhì)量拓展業(yè)務(wù)。【關(guān)鍵詞】混凝土密封固化劑彩砂自流平復(fù)合地面；現(xiàn)狀；原因；對(duì)策

1 工程簡(jiǎn)介

向莆鐵路南昌西動(dòng)車所檢查庫(kù)建筑面積 20997m2，主跨長(zhǎng)度 468m，跨度 33m，采用混凝土密封固化劑彩砂自流平復(fù)合地面， 底基層為 20cm C25 鋼筋混凝土表面撒布 2~3mm 耐磨金屬骨料；基層為混凝土密封固化劑 2 道、8mm 水泥基自流平一道；面層為環(huán)氧底漆一道、3mm 彩色石英砂漿、1mm 彩色石英膩?zhàn)印?mm 彩砂自流平面漆。

2 小組概況

項(xiàng)目部成立混凝土密封固化劑彩砂自流平復(fù)合地面質(zhì)量控制（現(xiàn)場(chǎng)型）小組，以項(xiàng)目部技術(shù)負(fù)責(zé)人為組長(zhǎng)，工程部長(zhǎng)、技術(shù)主管、實(shí)驗(yàn)室主任及安質(zhì)部為組員，成立日期 2013 年 3月，具體活動(dòng)日期 2013 年 6 月~2013 年 8 月，小組成員 TQM教育時(shí)間不少于 48h。

3 現(xiàn)狀調(diào)查

為保證檢查庫(kù)（20997m2）施工質(zhì)量，我部以南昌西動(dòng)車所鏇輪庫(kù)（324m2）、臨修庫(kù)（900m2）作為試驗(yàn)段，先施工鏇輪庫(kù)，并對(duì)各項(xiàng)指標(biāo)進(jìn)行檢測(cè)，情況如表 1、圖 1。

通過(guò)混凝土密封固化劑彩砂自流平復(fù)合地面質(zhì)量問(wèn)題排列圖分析，自流平剝殼、開裂為影響整個(gè)混凝土密封固化劑彩砂自流平復(fù)合地面質(zhì)量的主要問(wèn)題，累計(jì)頻率達(dá)到 75.0%。

4 目標(biāo)設(shè)定

混凝土密封固化劑彩砂自流平復(fù)合地面剝殼、 開裂單項(xiàng)合格率提高 30%以上，總合格率達(dá)到 100%。

5 原因分析

QC 小組針對(duì)排列圖中得出的主要問(wèn)題于 2013 年 6 月中旬進(jìn)行了多次的討論，廣泛收集意見，集思廣益，互相啟發(fā)、相互補(bǔ)充得出因果分析圖，共找出 24 個(gè)可能造成混凝土密封固化劑彩砂自流平復(fù)合地面合格率低的末端因素。6 要因確認(rèn)對(duì) 24 個(gè)末端因素分析，其中 21 個(gè)為非要因，3 個(gè)為要因，根據(jù)調(diào)查，造成自流平剝殼、開裂的要因有 3 個(gè)，基層裂縫處理不到位、基層含水量大、過(guò)程中未及時(shí)清理基層。

7 對(duì)策制定

基層裂縫處理不到位采取補(bǔ)強(qiáng)措施， 對(duì)基層超過(guò) 0.2mm裂縫嵌填環(huán)氧樹脂且對(duì)基層所有裂紋、縫增鋪玻璃纖維布，目標(biāo)是基層所有裂紋、縫處理到位。基層含水量大采取試驗(yàn)檢測(cè)的措施， 采用塑料薄膜全封閉貼敷于基面邊角、大面，簡(jiǎn)易檢測(cè)含水率，目標(biāo)是基層含水率符合規(guī)范要求。過(guò)程中未及時(shí)清理基層采取專人清理的措施，入口、刮涂現(xiàn)場(chǎng)分別設(shè)置專人清理，目標(biāo)是無(wú)二次污染。

8 對(duì)策實(shí)施

實(shí)施一：基層裂紋、裂縫補(bǔ)強(qiáng)

基面沖洗、清掃完成后，對(duì)基面裂紋、縫全面檢查，挑除大縫內(nèi)雜物，鑿除浮漿及縫口趨于脫落混凝土塊或砂漿顆粒，清理干凈后先用環(huán)氧樹脂膠壓力灌縫處理，待膠液充溢、收縮與基面平齊時(shí)，在裂縫、紋區(qū)域采用環(huán)氧封閉底漆貼兩層玻璃纖維布，玻璃纖維布必須拉伸平直，與基面密貼牢固，無(wú)起鼓翹邊。

實(shí)施結(jié)果：臨修庫(kù)彩砂自流平施工后，基面裂縫、紋未形成反射，合格率達(dá) 100%。

實(shí)施二：試驗(yàn)檢測(cè)基面含水量

目測(cè)基面干燥不得進(jìn)行面層施工，需對(duì)基面劃分區(qū)域，分別采用塑料薄膜全封閉貼敷，重點(diǎn)注意邊角、細(xì)部坑洼地帶，專人跟蹤檢查塑料薄膜內(nèi)側(cè)是否出現(xiàn)水珠或霧氣，如沒(méi)有，則基層含水量滿足面層施工。

實(shí)施結(jié)果：臨修庫(kù)彩砂自流平施工后無(wú)剝殼、起皮現(xiàn)象，合格率達(dá) 100%。

實(shí)施三：專人清理二次污染

于入口、刮涂作業(yè)面設(shè)置專人對(duì)進(jìn)場(chǎng)人員、作業(yè)人員進(jìn)行檢查，看鞋、衣是否附著雜物并及時(shí)清理干凈，避免基面二次污染。實(shí)施結(jié)果：臨修庫(kù)彩砂自流平施工后無(wú)剝殼、起皮現(xiàn)象，合格率達(dá) 100%。

9 效果檢查

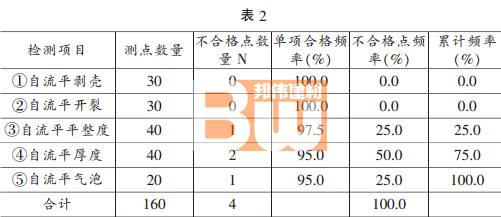

按照對(duì)策要求， 在臨修庫(kù)混凝土密封固化劑彩砂自流平復(fù)合地面施工后，小組成員對(duì)各項(xiàng)指標(biāo)檢測(cè)結(jié)果如表 2。

結(jié)論：自流平剝殼單項(xiàng)合格率提高了 33.3%，達(dá)到 100%；自流平開裂單項(xiàng)合格率提高了 33.3%，達(dá)到 100%，實(shí)現(xiàn)了預(yù)期目標(biāo)。

10 鞏固措施

在接下來(lái)的檢查庫(kù)混凝土密封固化劑彩砂自流平復(fù)合地面施工中，小組成員仍嚴(yán)格執(zhí)行各項(xiàng)對(duì)策，并不斷完善施工工藝， 混凝土密封固化劑彩砂自流平復(fù)合地面各項(xiàng)指標(biāo)檢測(cè)單項(xiàng)合格率均在 90%以上，不但剝殼、開裂兩項(xiàng)指標(biāo)達(dá)到了目標(biāo)值，其它項(xiàng)目指標(biāo)也全部提高。

11 總結(jié)及下一步打算

在本次活動(dòng)中，QC 小組始終按照 PDCA 循環(huán)方法開展活動(dòng)，發(fā)揚(yáng)團(tuán)隊(duì)精神，通力合作，各盡所能，經(jīng)過(guò) PDCA 循環(huán)后，混凝土密封固化劑彩砂自流平復(fù)合地面各項(xiàng)指標(biāo)達(dá)到預(yù)定要求。 通過(guò)本次活動(dòng)， 管理人員和作業(yè)人員技能得到培養(yǎng)和鍛煉，小組成員的管理意識(shí)得到明顯提高，團(tuán)隊(duì)成員協(xié)同作戰(zhàn)能力大大增強(qiáng)。下一步小組將繼續(xù)深入開展 QC 小組活動(dòng)， 依據(jù)項(xiàng)目工程特點(diǎn)，初步選定活動(dòng)課題為《生產(chǎn)生活房屋屋面防水層質(zhì)量控制》。
