摘要：介紹了一種可用于彩色路面的淺色膠結(jié)料的研制方法，分析了各組分對淺色膠結(jié)料的性能影響，并對其性能進(jìn)行了評價，研制出了一種性能優(yōu)異的膠結(jié)料。
關(guān)鍵詞：彩色路面 淺色膠結(jié)料 性能
引言
近幾年彩色路面作為一種新型的鋪面技術(shù)．營造著21世紀(jì)交通的時代氣息，在公路、廣場等場所的應(yīng)用越來越廣泛，引起了人們的興趣和關(guān)注．本研究研制出了一種町用于彩色路面的淺色膠結(jié)料，并對其性能進(jìn)行了評價。1、配制實(shí)驗(yàn)
1．1實(shí)驗(yàn)材料
本研究采用的實(shí)驗(yàn)材料有石油樹脂、基礎(chǔ)油、聚合物A、聚合物8。所采用的石油樹脂為淺黃色同體，基礎(chǔ)油為深棕褐色，聚合物A為白色顆粒狀．聚合物B為淺黃色粉末狀。
1．2實(shí)驗(yàn)原理
石油樹脂在常溫下呈同態(tài)，粘結(jié)性高．色澤淺，熱穩(wěn)定性好，但其性質(zhì)脆硬。基礎(chǔ)油為高芳香性的石油副產(chǎn)品，與石油樹脂有良好的混溶性．在一定溫度下．熔融狀的樹脂可在基礎(chǔ)油中溶脹。并與基礎(chǔ)油共混，使得樹脂脆性降低，埋性和韌性增加，但混合后的膠結(jié)料不能兼顧高低溫的要求。基于改性瀝青的原理．對其摻加聚合物進(jìn)行改性，使得最終的膠結(jié)料有較好的高溫和低溫穩(wěn)定性。
1．3實(shí)驗(yàn)方法
將石油樹脂，基礎(chǔ)油，聚合物按一定比例投入反應(yīng)器內(nèi)．邊加熱邊攪拌，控制溫度在160％左右保溫，使其充分反應(yīng)，然后繼續(xù)攪拌30min。即可制成淺色膠結(jié)料。
2、膠結(jié)料性能分析評價
由于所配制的淺色膠結(jié)料應(yīng)具備如同道路瀝青一樣的性能．故以道路瀝青的有關(guān)技術(shù)指標(biāo)作為確定淺色膠結(jié)料配合比及其。性能評價的控制指標(biāo)。
2．1組分對淺色膠結(jié)料性能的影響

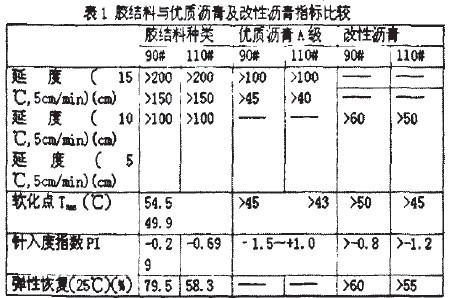

針入度、軟化點(diǎn)、延度的實(shí)驗(yàn)均按照交通部行業(yè)標(biāo)準(zhǔn)JTJ052．2000進(jìn)行。通過大量的實(shí)驗(yàn)，分析得出：膠結(jié)料的粘結(jié)性隨石油樹脂與基礎(chǔ)油的比例的提高而增加．表現(xiàn)在針入度值的減小．但膠結(jié)料的低溫柔韌性降低，表現(xiàn)在當(dāng)量脆點(diǎn)值的升高；隨著聚合物A的摻入，膠結(jié)料的溫度敏感性得到改善．低溫柔韌性得到提高：隨著聚合物B的摻入．膠結(jié)料粘度增大．軟化點(diǎn)升高而且低溫延度得到大幅度提高。值得一提的是．在影響針入度值的閑素中．石油樹脂與基礎(chǔ)油的比例是主要因素。因此可以通過調(diào)整兩者的比例配制得不同標(biāo)號的膠結(jié)料。實(shí)驗(yàn)制得90#與110#的膠結(jié)料，其指標(biāo)見表1．
2．2膠結(jié)料性能評價
2．2．1溫度穩(wěn)定性

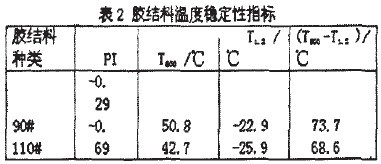

本研究利用膠結(jié)料的針入度指數(shù)．當(dāng)量軟化點(diǎn)與當(dāng)量脆點(diǎn)的溫差(rsoo．T1．2矽杉評價膠結(jié)料的溫度穩(wěn)定性。針入度指數(shù)越大。針入度隨溫度的變化越小．溫度穩(wěn)定性越好．一般以大于。1．0較好。當(dāng)量軟化點(diǎn)和當(dāng)量脆點(diǎn)的溫差范圍為膠結(jié)料的粘彈性區(qū)域。由表2可見，所制得的膠結(jié)料針入度指數(shù)較高，(T800．T1．2)溫差范圍大；由表1可見．膠結(jié)料具有較高的軟化點(diǎn)和較『島的低溫延度值。說明膠結(jié)料具有較好的高低溫穩(wěn)定性；因此所制得的膠結(jié)料溫度穩(wěn)定性較好。
2．2．2韌性和彈性
對兩種膠結(jié)料做拉伸試驗(yàn)．結(jié)果表明膠結(jié)料具有較高的低溫韌度值．說明膠結(jié)料具有較好的低溫柔韌性和抗沖擊能力；由表1可見兩種膠結(jié)料的彈性恢復(fù)率分別達(dá)到79．50／0和58．麟．說明膠結(jié)料具有較好的彈性恢復(fù)能力，對荷載作用下產(chǎn)生的變形有良好的自愈性。
2．.2．3粘附性
該淺色膠結(jié)料組分中含有較高的極性芳香分．不加任何抗剝落劑的情況下，膠結(jié)料對集料具有較高的附著能力．水煮法測定的結(jié)果也明膠結(jié)料具有較好的粘附性。
2．2．4耐久性
對膠結(jié)料做薄膜烘箱試驗(yàn)后．老化后的指標(biāo)均滿足規(guī)范(JTGF40—2004)要求。值得說明的是．老化后的膠結(jié)料的粘結(jié)性有所提高．彈性恢復(fù)能力也有所增強(qiáng)，分析原因．可能是較長時間的高溫作用．樹脂和聚合物得到充分的溶脹，各組分充分混溶。并且輕質(zhì)組分二次揮發(fā)，使得粘結(jié)性得以提高。
3、結(jié)語
(1)本研究所配制的淺色膠結(jié)料具有比道路瀝青更優(yōu)異的特性。主要指標(biāo)符合我國道路自．油瀝青技術(shù)要求．甚至達(dá)到改性瀝青技術(shù)要求。該淺色膠結(jié)料生產(chǎn)工藝簡單．具有較好的溫度穩(wěn)定性和優(yōu)異的粘附性和彈性恢復(fù)性能．可用于生產(chǎn)彩色瀝青以鋪筑彩色路面。
(2)對于實(shí)驗(yàn)中石油樹脂和聚合物的溶脹反應(yīng)應(yīng)進(jìn)行更深入的研究，而且應(yīng)該對混合料的性能進(jìn)行測試。
龐世華，蘇健
(長安大學(xué)公路學(xué)院陜西西安710064)
【作 者】龐世華，蘇健
【刊 名】科教創(chuàng)新
【出版日期】2011
【期 號】第7期
歐進(jìn)地坪專業(yè)施工彩色路面
