摘 要:以太原重型機械集團煤機有限公司工業園2號加工裝配車間A,B廠房工業彩色耐磨地坪為例,重點闡述工業彩色耐磨地坪的施工,并對其養護及性能特點進行了介紹,以利于工業彩色耐磨地坪的推廣使用。
關鍵詞:工業彩色耐磨地坪,施工,性能特點,養護
工業耐磨地坪分礦物非金屬耐磨地坪和金屬骨料耐磨地坪兩種。太重煤機工業園A,B廠房工業耐磨地坪屬礦物非金屬耐磨地坪。彩色耐磨材料為彩色粉末狀,是由非金屬超硬礦砂與添加劑(耐候、耐酸、耐堿顏料,進口高分子聚合物和膠凝材料)組成的聚合物。
1 工程概況
太原重型機械集團煤機有限公司工業園位于太原市經濟技術開發區,南臨電子街,西臨唐槐路,其中2號加工裝配車間A,B廠房均為下部鋼筋混凝土獨立基礎,上部鋼結構的單層鋼框架結構工業廠房,2號加工裝配車間A廠房(冶金分廠)建筑面積16 546.41 m2;B廠房(采掘分廠)建筑面積19 055.41 m2;總計35 601.82 m2;地面基層為600厚3∶7灰土和250厚(裝配跨為200厚,雙向配Ф14@200)C25混凝土,車間內地坪全部采用工業彩色耐磨地坪。
2 工業彩色耐磨地坪的施工程序
地面3∶7灰土基層處理→澆筑地面C25混凝土→混凝土找平→混凝土提漿→拋撒彩色耐磨材料→表面磨光→地坪養護。
3 工業彩色耐磨地坪對基層混凝土的施工要求
1)工業彩色耐磨地坪要求基層混凝土施工要求質量高,基層混凝土強度應不小于C25,其水灰比盡可能小。最大的碎石骨料粒徑不大于30 mm。商品混凝土坍落度控制在70 mm~90 mm,泵送時控制在120 mm~140 mm。
2)地面3∶7灰土基層必須用振動式壓路機壓實;壓實系數不小于0.94。
3)采用[20或[25a槽鋼作為模板分倉,按廠房地面高度支設模板,并涂敷模板隔離劑(或用清機油涂敷),跨度以6 m~8 m為宜,并用水準儀隨時檢測模板,保證澆筑混凝土表面水平。
4)基層混凝土必須用插入式振搗器振搗密實。
4 工業彩色耐磨地坪施工工藝
1)混凝土表面處理:先使用鋼制圓輥(鋼輥應寬出模板不小于0.3 m)反復滾壓表面,使其水平;滾壓時,還需除凈鋼輥上的異物,并將水泥漿提上來,確保表面沒有砂石現象。使用加裝圓盤的抹平機均勻地將地坪混凝土表面的浮漿層破壞掉,進行泌水處理。
2)撒布彩色耐磨材料:用抹平機(加裝圓盤)磨壓1遍~2遍,去除浮漿進行泌水處理后,即可撒布彩色耐磨材料,按5 kg/m2的用量撒布,撒布分兩次進行,第一次撒布總量的2/3,第二次撒布剩余的1/3。每次撒布后,用抹平機快速壓磨兩遍以上,機械磨不到的地方人工抹壓。
3)機械收光作業:待彩色耐磨地坪材料吸收水分后,再用抹平機按澆筑時的方向緩慢進行收光(機械作業應縱橫交錯進行),直至表面平整亮光。在以后的作業中,根據混凝土的硬化程度情況,實行至少3次未加裝圓盤的機械作業(機械作業應縱橫交錯進行)。
4)表面養護:表面收光完成3 h~4 h,采用滾涂或噴涂的方法涂敷專用養護劑。
5)切割伸縮縫:地坪完成后3 d~4 d,及時根據設計和規范要求或現場實際情況切割伸縮縫,縱、橫向縫間距均宜為6 m分割。
6)填嵌縫膠:清理縫內灰塵,填補嵌縫膠。
5 工業彩色耐磨地坪養護及要求
工業彩色耐磨地坪在施工完成后3 h~4 h內,應在地坪表面涂敷專用養護劑進行養護,防止地坪表面水分急劇蒸發,確保彩色耐磨材料強度的穩定增長,養護時間為7 d以上。
1)耐磨地坪剛施工完,硬度、強度未達到要求,不允許重壓、沖擊;養護階段嚴禁任何人員踏壓或進行其他項目的施工操作。
2)地坪彩色耐磨材料施工完至少3 d后才可拆模,拆模作業時不得損壞地面邊緣。
3)地坪彩色耐磨材料施工完3 d后,根據設計和規范要求或現場實際情況及時進行伸縮縫切割。
6 工業彩色耐磨地坪性能特點

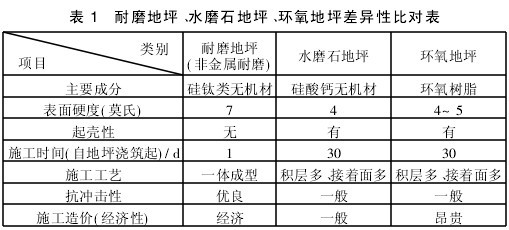

工業彩色耐磨地坪的施工采用機械化施工,并且施工時要和基層混凝土澆筑同步進行,與其他地坪相比,可大幅度縮短工期,避免了水磨石地坪施工時出現的泥漿、污水污染現象,且具有耐磨性好,不起塵;硬度高,可重載;表面致密防滲透;成本低的特點。地坪差異性見表1。
7 結語
太重煤機工業園2號加工裝配車間A,B廠房地坪工程量大,為迎煤博,必須在此之前10 d內完成,工期相當緊;經施工方與設計方、甲方協商變更后的工業彩色耐磨地坪相對于原設計的環氧地坪施工以及2號加工裝配車間生活間水磨石地坪的施工,成型時間縮短了數倍,大大縮短了工期,比要求工期提前7 d完成,從工期、質量到裝飾效果都令業主非常滿意;從工程實際經濟效果、使用性、裝飾性和環保性可以看出工業彩色耐磨地坪是工業地坪施工的理想選擇。
參考文獻:
[1]李紅標.礦物骨料耐磨地坪施工技術[J].山西建筑,2006,32
(23);67-68.
[2]舒雪峰,戴建明,陳杭生.大面積金屬骨料耐磨地坪施工工藝[J].山西建筑,2007,33(15):145-146.
歐進地坪http://www.2oof.cn
