金鳴宏

摘要: 近年來，由于外資物流業主紛紛搶灘中國，引發國內大面積倉儲項目的快速發展，對新型的立體倉儲建筑提出更高標準化和國際化的要求。其中的中轉型倉儲地坪的設計和施工尤其成為這些工業地產巨頭的關注點，對地坪的評價是倉儲租用者的主要衡量標準之一。介紹分析物流倉儲地坪的設計和施工及采用標準，供業主、設計院、總包、施工參考。
關鍵詞: 倉儲; 地坪; 平整度; 水平度

1 設計方面
倉儲地坪必須具有較強的承重能力和耐磨損性能。如貨架區內，立體鋼架加儲存品的重量，可以達到3 ～ 5 t /m2。而地坪經常受到叉車車輪和貨物包裝品等的摩擦，使地面的磨損更加嚴重。還有些特殊儲存品，需要滿足地坪具有防滑、防靜電、防沖擊等性能。
首先，可以進行結構計算，滿足承載力要求。可以計算叉車滿載時的車輪壓力，即叉車重力+ 裝載量的重力，在叉車車輪圍成面積內進行計算此運輸范圍內地面所受最大壓力值。貨架區可以計算貨架自重+ 貨物重量，在貨架面積區域計算出此儲物區內地面所受壓力值。通過結構計算可以得出地面厚度和配筋。
其次，選擇地坪表面的處理方式。對于耐磨損或特殊的防靜電等要求，設計可考慮在混凝土地面干燥成型時加入環氧樹脂或表面處理劑，使其增加表面硬度和抗磨能力或其他要求。
不同的儲存區域地坪會有所不同。物流倉儲的貨架區根據儲存品外形尺寸、材料特性等不同，各區域形式各異，有收發貨區、重物區、夾層區、中等物品區、小物品區、狹窄巷道區、開放區等。各貨架區和運輸通道的承重載荷的要求是不同的，因此要根據具體部位進行分析，以滿足不同的結構受力要求，同時采用的荷載承受面積應與貨架尺寸相匹配。做地面平整度的設計時，必須根據業主將來使用情況進行設計，以及考慮到不同的耐磨防滑等要求。從而為施工提供設計依據。
倉儲地坪的參考數據: 常規均布荷載( 儲藏物5 t /m2 ) ; 集中荷載( 每貨架腳5 t，接觸面尺寸16 /12 cm; 活動荷載( 叉車每個輪壓2 t，每天200 次的活動頻率) ; 板厚應超過15 cm( 以減少裂縫產生) 。
2 施工方面
必須滿足國家規范要求《建筑地基基礎工程施工質量驗收規范》。進行以下工作時應注意:
1) 做好基底檢查。不平整的基層是導致混凝土澆筑后出現裂縫的導火索。關注特殊節點，如柱四周、沿墻面、洞口周圍。擬施工區須隔離，避免凹槽出現，可用壓路機做風險測試，以確保沒有松軟點。按每6 m × 6 m 方格，進行高程測量并在圖紙上標出所有測量點及其坐標，保證平整度小于20 mm。
2) 預防措施即混凝土澆筑前的準備。應保證倉儲內防風雨條件良好，貼好塑料薄膜。地坪屬于很薄的建筑構件( 指厚度相對于大面積) ，混凝土收縮可能導致?lián)p壞，出現裂縫。必須預先設定分割縫的位置。貨架的自重阻礙了地坪板的收縮，因此至少板的一邊，使板能夠自由伸縮; 否則切割縫必須重新布置，如果縫被固定的貨架腳擋住，收縮將出現在板中間從而導致裂縫出現。分塊澆筑的地坪板可設定為: 長短邊比例小于1. 5，長邊小于6 m。特殊部位如柱邊、月臺處增加45° 的切割縫。在切割縫處做好鋼筋網片，避免邊緣處出現裂縫。特殊節點處應做好隔離措施和附加鋼筋處理。
3) 混凝土澆筑時的質量控制。添加增塑劑和鋼纖維等一般在攪拌站進行。現場做好塌落度測試、檢查水灰比、抗壓標準強度的試塊測試，滿足各項要求。特殊節點如在縫邊和卸貨平臺處，混凝土必須振搗密實，以免產生氣孔。
4) 澆筑后，首先進行表面處理，可采用長尺抹平、激光平板儀、葉片打磨機進行。硬化劑可用人工或自動噴撒( 最早時間為工人可以在混凝土上行走) 。散撒硬化劑過晚可導致板的表面層脫落。切割縫在混凝土澆筑后的12 ～ 48 h 內進行，用于裂縫控制。混凝土澆筑5 或6 周后嵌縫( 混凝土必須有足夠的強度) ，以保護混凝土縫邊緣和防止硬物掉進縫內。
5) 地坪澆筑后的缺陷維修?；炷磷冇驳耐瑫r(shí)也伴隨著收縮( 介于每米0. 2 ～ 0. 4 mm) ，平整度必須在澆筑后72 h 內檢查，用儀器測量平整度，規則一般都按照美國標準。如有缺陷，應立即采取措施。如有翹曲和弓起，施工縫兩側的空隙應采用壓力灌漿或注入樹脂填塞。發現板表面破損，如硬化面層剝落、起鼓等: 板面打磨，再鋪?zhàn)⒑铣蓸?shù)脂，或鋸開表面，打磨后用雙組分樹脂加硬化劑修復。如有發展型裂縫，則打開裂縫，清理多遍，嵌入彈性填充料( 合成樹脂) 。對與其他構件的接縫處必須仔細檢查有無缺陷，做好修補，如柱邊、人孔、收貨平臺周邊等。
3 地坪質量檢測標準

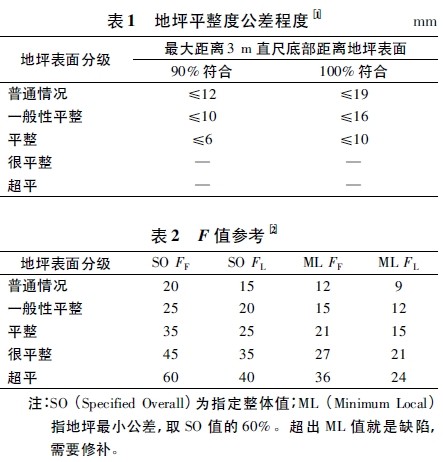

業主提出的檢測標準一般都是美標，根據美國混凝土協會ACI 117—90 對地坪平整度FF和水平度FL的技術要求，以及美國材料試驗協會ASTME1155 m 的參考值，見表1、表2。

上述表中的第一種普通情況不適用于工業地坪，只用于設施房間或沒有平整度要求的地坪。一般性平整標準用于商業建筑或存在低速車輛運輸?shù)墓I(yè)建筑。平整地坪的標準適用于使用叉車的倉儲建筑。很平整的程度適用于高端立體貨架倉儲，與快速叉車運輸或其他設備使用相適應。超平比較少用，適用于極少允許振動的倉儲如電視錄像行業等。
例如一般倉儲地坪要求為FF30 /FL25，有的狹窄通道VNA 區的地坪要求較高，如FF60 /FL50。目前施工方常采用的是環氧自流平地坪技術，對地面自動找平，有多種顏色。
雖然國內還沒有出臺專門的物流倉儲地坪的標準，還在使用美標，但越來越多的案例證明，倉儲地坪從設計到施工都是不可忽視的一個重要環節，并對以后的使用和保養提出了更高的要求。
