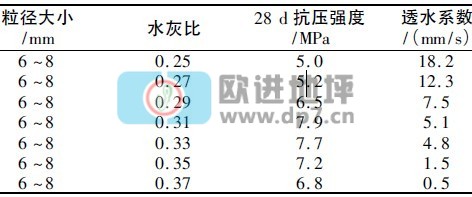

Table 2 The influence of different water-cement ratio to compression strength and permeable coefficient
從圖1 可以看出，高透水混凝土的抗壓強度隨著水灰比的增大而增大，而到一定值時( 6 ～ 8 粒級為0. 31) ，強度開始降低。當水灰比較小時，水泥漿較少，而不能完全包裹在骨料的表面，甚至有的部位出現散粒體狀況，水灰比為0. 25 時，通過抗壓試驗后的現象表明，大多數顆粒都處于散粒狀態(tài)。因此，強度較低時，若水灰比再小，拆模后，試塊不能成型。當水灰比達到0. 31 時，透水混凝土的強度達到最大值，此時，水泥漿包裹在骨料顆粒的表面，新拌的透水混凝土處于凝團狀態(tài)，沒有水泥漿液流動，處于比較理想的狀態(tài)。當水灰比高于0. 31 時，透水混凝土的抗壓強度開始下降。當水灰比大到一定程度時，水泥漿液開始出現流動，當成型時，即使不采用振搗，水泥漿液也會在自重的作用下，流動到試件的底部，使得底部強度較大，而上部骨料粘結性能較差，導致強度下降，如圖2 所示。

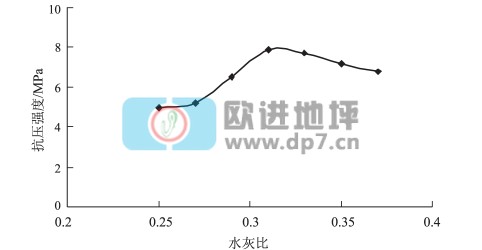

圖1 水灰比對抗壓強度的影響曲線
Fig． 1 The influence curve of water-cement ratio to compressive strength

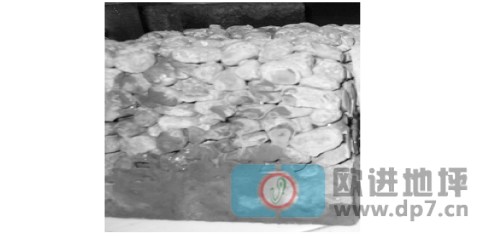

圖2 水泥漿液下沉底部示意
Fig． 2 The picture of slurry sinking in the bottom
透水性能隨著水灰比的增大而降低，從透水系數曲線圖3 可以明顯看出: 水灰比較小時，透水系數比較大，這是由于顆粒比較松散，顆粒間的粘結性也比較差，孔隙率比較大的緣故。隨著水灰比的增大，顆粒間的粘結較好，孔隙率也降低。當水灰比過大時，水泥漿都集中在試件底部，底部的孔隙率很小，甚至接近普通混凝土，所以其透水系數很小。由圖4 可以看出，兩種水灰比下，高透水混凝土的表面孔隙率明顯不一樣，從而其透水性能也相差較大。

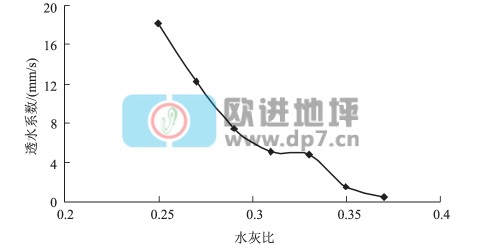

圖3 水灰比對透水系數的影響曲線
Fig． 3 The influence curve of water-cement ratio to permeable coefficient

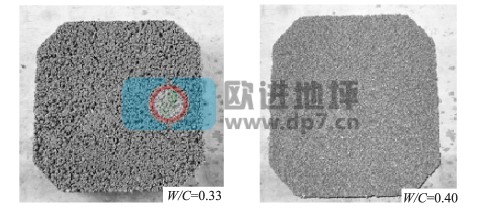

圖4 同粒徑不同水灰比下的透水混凝土
Fig． 4 Picture of different water cement ratio with particle size of permeable concrete
4 結語
1) 高透水混凝土的配合比對其強度和透水性能影響較大，尤其是水灰比的選定，要結合不同骨料的粒徑，通過試配，達到理想的效果。
2) 確定高透水混凝土水灰比的原則是要確保水泥漿液包裹在骨料表面，而又不產生漿液流動，用肉眼觀察骨料表面漿液晶瑩剔透、粘結性好，用手輕握骨料聚團狀而手面沒有稀漿析出。(王從鋒，劉德富 ( 三峽大學水利與環(huán)境學院，湖北宜昌443002))
